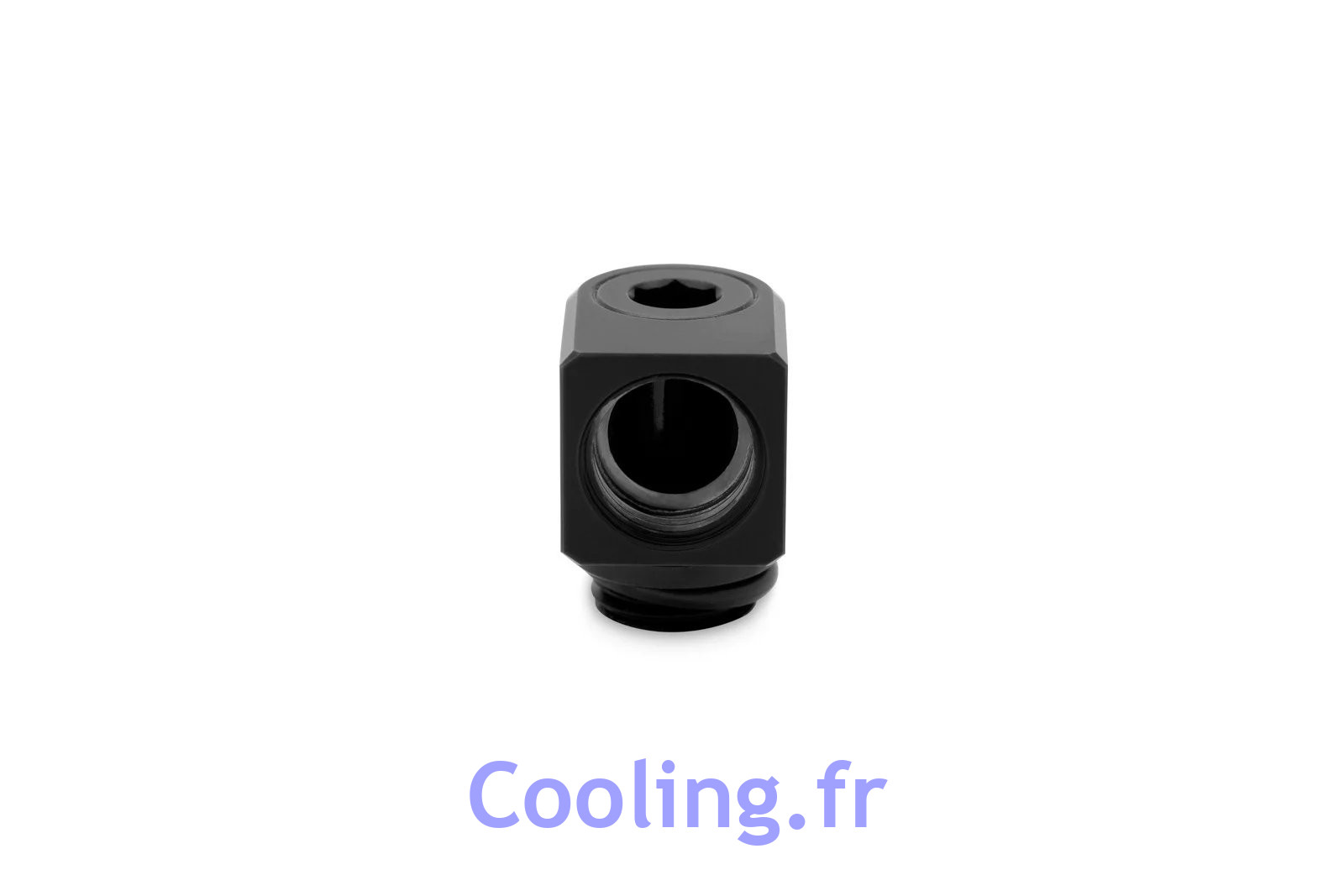

Les raccords EK-Quantum Torque Micro Rotary vous permettent d'effectuer un simple virage à 90° dans un encombrement et une hauteur d'installation les plus petits possibles.

Avec une hauteur totale installée de seulement 21 mm, les Torque Micro peuvent se faufiler dans les endroits les plus difficiles où il serait autrement impossible de faire un virage.
Cela signifie qu'il est 10 mm plus bas en hauteur que le raccord coudé standard EK-Quantum Torque Rotary à 90°.

Ce raccord Quantum Line est usiné CNC à partir d'une barre en laiton massif et protégé par un placage au nickel.
Les deux parties du raccord sont assemblées de manière permanente et scellées avec des joints toriques en caoutchouc de haute qualité.

Puisqu'il n'y a pas d'espace pour le moletage conventionnel, la base du raccord s'étend à travers une ouverture dans la face supérieure où une clé Allen de 6 mm doit être utilisée pour le fixer en place. Une fois fixé, le corps du raccord est libre de tourner dans les deux sens. EK recommande l'utilisation de la clé Allen multiple EK-Loop pour cette application.

Un filetage mâle 1/4" est vissé dans le port souhaité, et un joint entièrement rotatif permet au port femelle 1/4" d'être dirigé dans n'importe quelle direction perpendiculaire.
Grâce à cela, vous pouvez installer des composants à proximité immédiate.

L'axe du port femelle 1/4" est à 12,5 mm au-dessus de la surface de montage, l'adaptateur coudé rotatif EK-Quantum Torque Micro Rotary 90 est compatible avec tout raccord STC ou HDC EK-Quantum Torque. La largeur et le diamètre total de la base est de 16,5 mm.

Spécifications techniques :

- Matière : Laiton
- Finition : Noire
- Filetages 1/4" : longueur de filetage mâle 4,5 mm, longueur de filetage femelle 5 mm
- Diamètre extérieur : 16,5 mm
- Hauteur d'installation : 20,75 mm
- Scellé avec un joint torique de haute qualité
