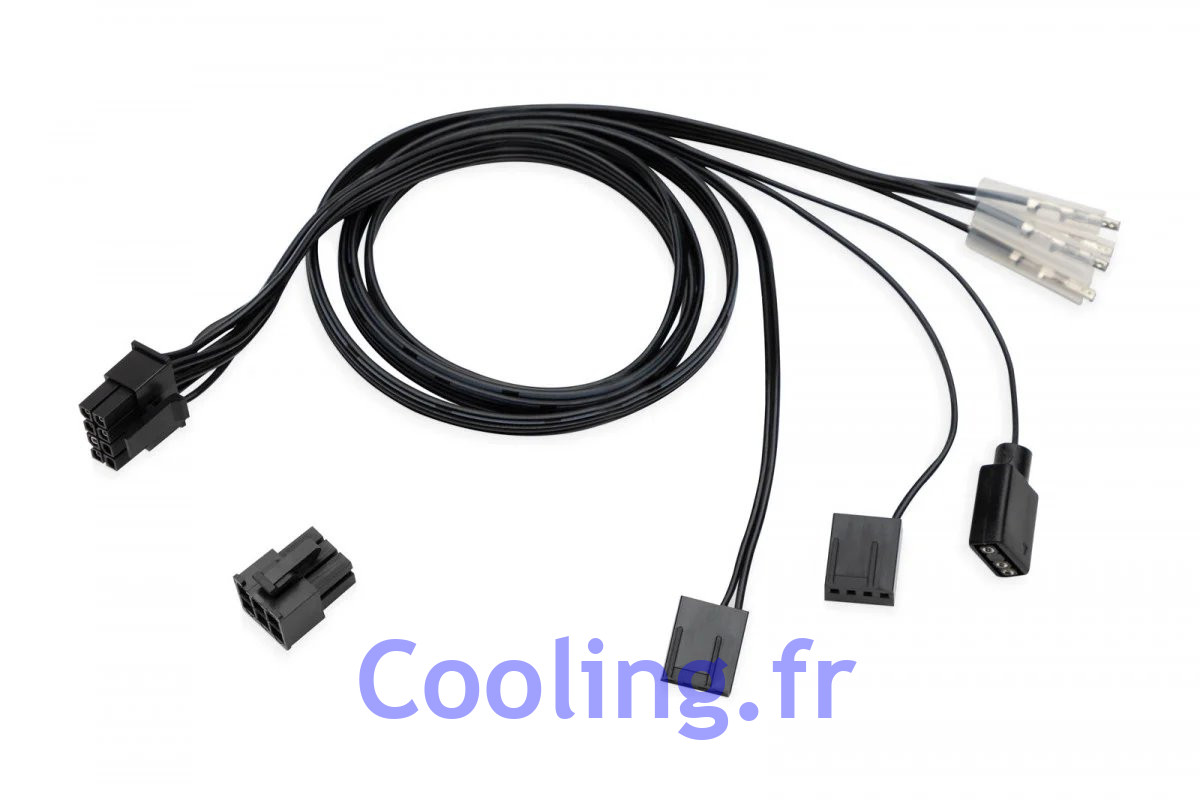

Le câble d'alimentation EK-Loop OmniLink 6 broches (double PWM) est le point de départ du faisceau de câbles OmniLink avec l'alimentation 6 broches nécessaire, D-RGB et deux connecteurs PWM 4 broches.

Le câble OmniLink permet une transmission et une distribution faciles des signaux d'alimentation +12 V et +5 V, PWM, TACHO et D-RGB.

Le câble est doté d'un élégant câble ruban noir pour une intégration et une gestion faciles des câbles.

Ce câble ne tirera aucune alimentation des connecteurs de votre carte mère/contrôleur puisque +5V et +12V sont connectés directement au bloc d'alimentation. Élevant ainsi le courant maximum disponible à 8,5 A pour le D-RGB et à 8,5 A pour les ventilateurs/pompes.

Spécifications techniques :

- Connecteur femelle Molex Micro-fit 3.0 à 8 broches pour :
     1x connecteur d'alimentation à 6 broches (brochage dépendant du bloc d'alimentation)
     1x connecteur femelle de ventilateur PWM 1 source à 4 broches (vierge, vierge, TACHO, PWM)
     1x connecteur femelle de ventilateur PWM 2 sources à 4 broches (signal PWM uniquement)
     1x connecteur de source femelle D-RGB LED à 3 broches (ligne de données uniquement)
- Longueur du câble : 500 ± 10 mm
- Couleur noire
- Calibre du fil d'alimentation : AWG20
- Calibre du fil de signal : AWG22
- Courant nominal du connecteur Molex Micro-fit : 8,5 A
- Courant nominal du câble d'alimentation : 8A
- Courant nominal du câble de signal : 6 A

-Le connecteur étiqueté « PWM 1 » est le connecteur par défaut, disponible sur d'autres câbles OmniLink Splitter ; L'alimentation EK-Loop OmniLink 6 broches (double PWM) est requise pour contrôler le signal PWM secondaire.

- Signal TACHO uniquement sur le connecteur étiqueté « PWM 2 »

Le câble d'alimentation EK-Loop OmniLink 6 broches (double PWM) est compatible avec tous les produits EK OmniLink, les en-têtes de carte mère de ventilateur/pompe PWM standard à 4 broches et les connecteurs standard 5 V D-RGB (ARGB) utilisés par la plupart des principaux fabricants de cartes mères. Le connecteur d'alimentation du câble à 6 broches doit être assemblé manuellement en suivant le schéma de brochage du bloc d'alimentation souhaité, car il se connecte directement à la sortie d'alimentation périphérique/SATA du bloc d'alimentation modulaire.

Ce câble doit être utilisé avec le répartiteur de signal PWM de la pompe EK-Loop OmniLink pour obtenir les valeurs correctes de TACHO puisque le signal TACHO est câblé de manière à lire la vitesse de l'appareil, qui est contrôlée par le signal PWM2. Cela signifie que l'utilisateur ne pourra pas obtenir de lectures TACHO à partir d'appareils contrôlés par le signal PWM1.
