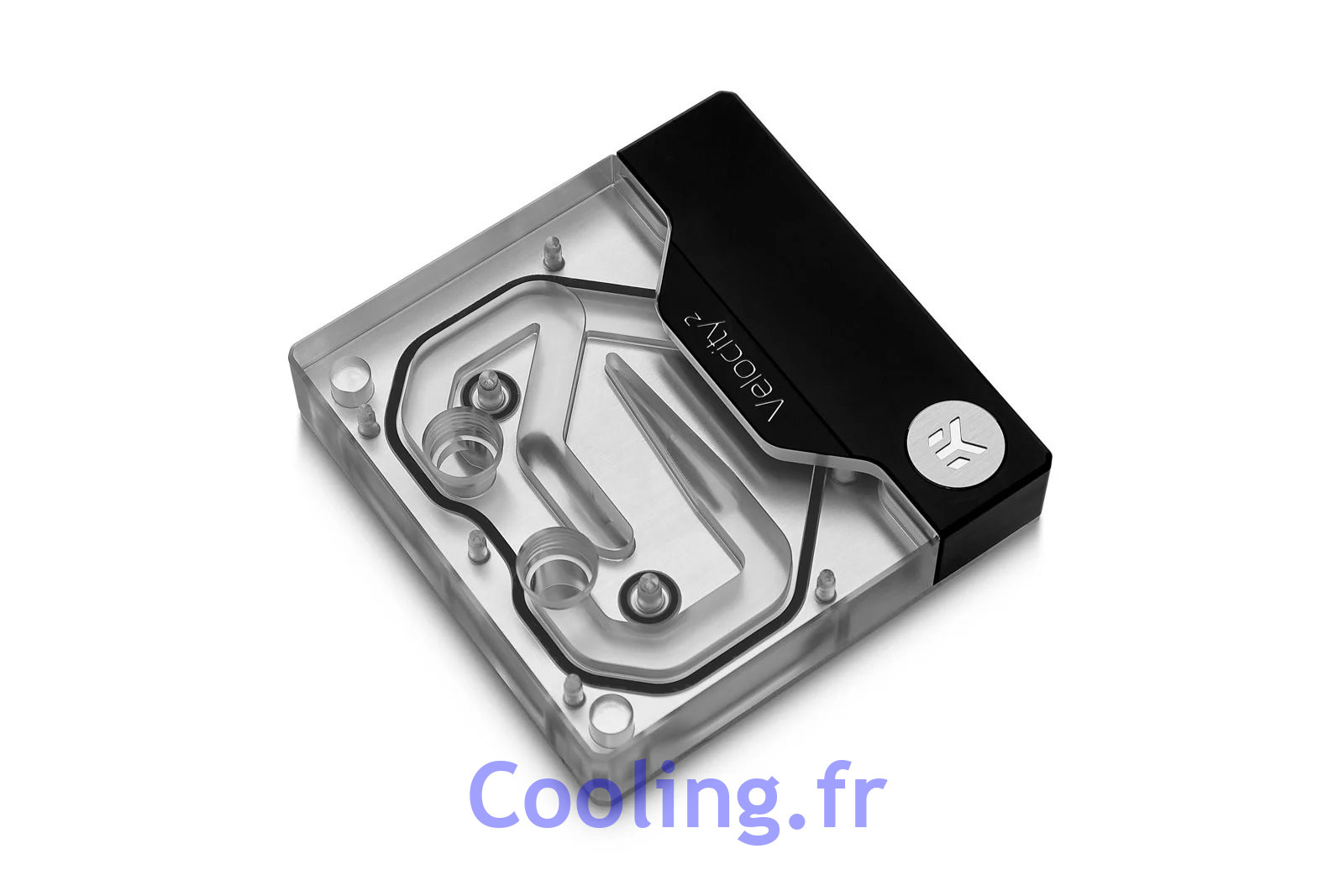

Le EK-Quantum Velocity² Direct Die D-RGB - 1700 Nickel + Plexi est spécifiquement conçu pour le refroidissement direct des processeurs Intel® LGA 1700 basés sur socket de 12e et 13e génération d'architecture Core.

Il dispose d'un moteur de refroidissement exclusif à matrice directe spécifique au socket LGA 1700.
Cela nécessite la suppression de l'IHS, le processus populairement appelé Delidding.
Ce waterblock CPU est conforme à EK-Matrix7 et est monté via un système de montage EK-Exact renforcé.

Moteur de refroidissement direct des matrices

Ce waterblock présente des différences significatives par rapport à l'EK-Quantum Velocity² standard et est donc exclusif pour le refroidissement direct de la matrice.
Cela ne fonctionnera pas sur les processeurs qui ont encore leur IHS en raison des différences d'axe Z.
La pile de microfins est réduite en surface et concentrée vers le centre où se trouve la puce CPU.
Il n'y a pas de dissipateur de chaleur intégré, donc la densité de chaleur sera nettement plus élevée à cet endroit.
La base est plus épaisse pour améliorer encore le refroidissement et la capacité d'absorber la chaleur et de la transférer au liquide de refroidissement.

Les micro-ailettes pénètrent également plus profondément dans la plaque froide, atteignant encore plus près du noyau.
Le jetplate a une géométrie conçue pour se concentrer sur le centre de la pile d'ailettes avec un débit très élevé et une restriction encore plus faible qu'un jetplate ordinaire.
Un cadre en mousse hautement compressible est également ajouté pour garantir que votre application de métal liquide ne se propage pas aux composants montés en surface sur le CPU et ne provoque pas de court-circuit.
Un objectif secondaire est qu'il protège également le cadre de remplacement ILM en aluminium anodisé.
Le cadre ILM est isolé vers la carte mère pour éviter tout court-circuit. Le Thermal Grizzly Conductonaut est inclus dans le package.

Les waterblocks de la série Velocity² couvrent l'intégralité de la prise tout en se conformant aux directives d'Intel sur les zones de sécurité.

Matériau et fabrication des waterblocks

La plaque froide est fabriquée à partir de cuivre électrolytique pur à 99,99 % de la plus haute qualité, usiné avec précision pour le meilleur contact et transfert de chaleur possible, qui est en outre nickelé. Cette version du bloc d'eau comprend une plaque froide nickelée avec une pièce supérieure en acrylique coulé usinée CNC.

Matrice directe EK-Quantum Velocity²

L'EK-Quantum Velocity² est un produit compatible EK-Matrix7.
L'EK-Matrix7 est un raster de produit qui est destiné à établir une nouvelle norme.
EK ajoute une nouvelle dimension au refroidissement liquide PC, où la hauteur des produits et la distance entre les ports sont gérées par incréments de 7 mm.
Cela améliore l'alignement du produit et réduit le temps passé à planifier la boucle et à plier les tubes.
Grâce à la planification méticuleuse de nos produits, la construction d'un PC refroidi par liquide devient facile et amusante, tout comme des briques de jouet.

Montage direct sur puce EK-Quantum Velocity²

Ce waterblock utilise un support EK-Exact renforcé pour tenir compte du cadre de remplacement ILM.
Cette version modifiée est deux fois plus épaisse que la version normale.
La plaque arrière est isolée à la fois par anodisation et par une feuille de polycarbonate des composants de la carte mère.

Il est vissé par l'arrière, ce qui permet une esthétique avant homogène et propre sans aucune vis perturbant l'harmonie de la forme.
Le système utilise des ressorts pré-tendus dissimulés dans le dessus du waterblock, de sorte que l'installation est terminée et que la pression de montage exacte est obtenue en seulement quelques tours d'écrous à ailettes.

Ce cadre de contact remplace le mécanisme de chargement intégré (ILM) de la carte mère par un cadre qui renforce la rigidité structurelle du socket, de la carte mère et même du CPU.
Il empêche la déformation ou la flexion du CPU et de la zone environnante, améliorant l'efficacité du refroidissement grâce à une pression plus uniforme appliquée sur le CPU.
Ce remplacement ILM agit également comme un protège-matrice, ne permettant pas à trop de pression d'écraser la matrice du CPU.
Pour éviter toute conductivité électrique indésirable, il est isolé de la carte mère.

Éclairage LED D-RGB à matrice directe EK-Quantum Velocity²

Ce produit est compatible avec toutes les technologies de synchronisation RVB adressables de tous les principaux fabricants de cartes mères.
Le marquage fléché sur le connecteur LED D-RGB à 3 broches doit être aligné avec le marquage +5V sur l'en-tête D-RGB. 14 LED RVB adressables sont cachées sous la pièce saillante, qui agit comme un diffuseur.

Spécifications techniques :
- Longueur du câble D-RGB : 50 cm
- Connecteur D-RGB Connecteur LED numérique 3 broches 5V (Pinout : +5V | Numérique | Bloqué | Masse)

Compatibilité socket CPU :
-Intel LGA 1700

Livré avec :
- Waterblock  CPU EK-Quantum Velocity² Direct Die
- Mécanisme de montage Exact Mount Direct Die CPU avec remplacement ILM
- Plaque arrière
- Inserts en mousse
- Jetplate pour LGA 1700 Direct Die
- Métal liquide Thermal Grizzly Conductonaut
